01系列內齒回轉支承
轉盤軸承廣泛用于起重機械、采掘機械、建筑機械、港口機械、船舶機具、高精度的雷達天線座、導彈發射架和風力發電機組等設備的大型回轉裝置上。
所屬分類：
- 產品描述
- 產品參數
-
回轉支承是新型機械零部件，他有內外圈、滾動體等構成，回轉支承是一種能夠承受綜合載荷的大型軸承，可以同時承受較大的軸向、徑向負荷和傾覆力矩。回轉支承又叫轉盤軸承，有些人也稱其為：旋轉支撐、回旋支承?；剞D支承在現實工業中應用廣泛，被人們稱為：“機械的關節”，是兩物體之間需作相對回轉運動，又需同時承受軸向力、徑向力、傾翻力矩的機械所必需的重要傳動部件。隨著機械行業的迅速發展，回轉支承在船舶設備、工程機械、輕工機械、冶金機械、醫療機械、工業機械等行業得到了廣泛的應用。
源頭廠家、型號齊全、經久耐用、售后無憂、廠家直銷、質保一年、可開發票、運轉平穩、性能穩定、源頭廠家、大量現貨、工藝精細、承載力強、性能穩定、質量過硬、支持定制、堅固耐用、精度高、壽命長、經久耐用。。。
-
注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可指定油孔位置。
2、n-∅可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。
3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與回轉支承有配合要求，請在合同或合同附件（如技術協議）中注明配合尺寸和精度。

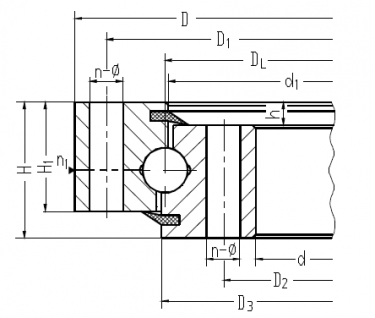

4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。型號 外形尺寸 安裝尺寸 結構尺寸 齒輪參數 齒輪圓周力 N.W DL kg mm De D d H D1 D2 n φ M n1 D3 d1 H1 h b m z x k 正火 調質 mm mm mm mm mm mm mm mm mm mm mm mm mm mm kN kN 010.30.500 602 398 80 566 434 20 18 16 4 501 498 70 10 84 010.30.560 662 458 80 626 494 20 18 16 4 561 558 70 10 92 010.30.630 732 528 80 696 564 24 18 16 4 631 628 70 10 104 010.30.710 812 608 80 776 644 24 18 16 4 711 708 70 10 121 010.40.800 922 678 100 878 722 30 22 20 6 801 798 90 10 200 010.40.900 1022 778 100 978 822 30 22 20 6 901 898 90 10 225 010.40.1000 1122 878 100 1078 922 36 22 20 6 1001 998 90 10 248 010.40.1120 1242 998 100 1198 1042 36 22 20 6 1121 1118 90 10 281 010.45.1250 1390 1110 110 1337 1163 40 26 24 5 1252 1248 100 10 399 010.45.1400 1540 1260 110 1487 1313 40 26 24 5 1402 1398 100 10 446 010.45.1600 1740 1460 110 1687 1513 45 26 24 5 1602 1598 100 10 507 010.45.1800 1940 1660 110 1887 1713 45 26 24 5 1802 1798 100 10 575 010.60.2000 2178 1825 144 2110 1891 48 33 30 8 2002 1998 132 12 1047 010.60.2240 2418 2065 144 2350 2131 48 33 30 8 2242 2238 132 12 1181 010.60.2500 2678 2325 144 2610 2391 56 33 30 8 2502 2498 132 12 1315 010.60.2800 2978 2625 144 2910 2691 56 33 30 8 2802 2798 132 12 1484 010.75.3150 3376 2922 174 3286 3014 56 45 42 8 3152 3147 162 12 2618

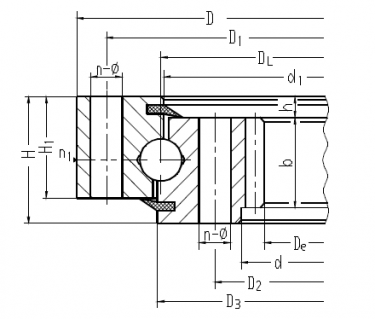

型號 外形尺寸 安裝尺寸 結構尺寸 齒輪參數 齒輪圓周力 N.W DL kg mm De D d H D1 D2 n φ M n1 D3 d1 H1 h b m z x k 正火 調質 mm mm mm mm mm mm mm mm mm mm mm mm mm mm kN kN 011.20.400 499 325 55 448 352 16 13.5 12 2 401 399 46 9 46 5 97 0.5 0.1 29 44 37 011.20.450 554 369 55 500 400 16 15.5 14 2 451 449 46 9 46 5 108 0.5 0.1 29 44 41 011.30.500 629 602 398 80 566 434 20 18 16 4 501 498 70 10 60 5 123 0.5 0.1 37 52 89 012.30.500 628.8 602 398 80 566 434 20 18 16 4 501 498 70 10 60 6 102 0.5 0.1 45 62 89 011.20.560 670.8 479 55 610 510 20 15.5 14 4 561 559 46 9 46 6 109 0.5 0.1 35 53 56 011.30.560 689 662 458 80 626 494 20 18 16 4 561 558 70 10 60 5 135 0.5 0.1 37 52 100 012.30.560 688.8 662 458 80 626 494 20 18 16 4 561 558 70 10 60 6 112 0.5 0.1 45 62 100 011.20.630 742.8 543 55 682 578 20 18 16 4 631 629 46 9 46 6 121 0.5 0.1 35 53 64 011.30.630 772.8 732 528 80 696 564 24 18 16 4 631 628 70 10 60 6 126 0.5 0.1 45 62 118 012.30.630 774.4 732 528 80 696 564 24 18 16 4 631 628 70 10 60 8 94 0.5 0.1 60 83 118 011.20.710 820.8 623 55 762 658 24 18 16 4 711 709 46 9 46 6 134 0.5 0.1 35 53 70 011.30.710 850.8 812 608 80 776 644 24 18 16 4 711 708 70 10 60 6 139 0.5 0.1 45 62 131 012.30.710 854.4 812 608 80 776 644 24 18 16 4 711 708 70 10 60 8 104 0.5 0.1 60 83 131 011.25.764 886.8 671 63 823 706 24 18 16 4 765 763 54 9 54 6 145 0.5 0.1 41 63 100 011.20.800 930 894 704 70 858 742 20 17 16 4 800 797 60 10 50 6 154 -0.5 0 120 012.20.800 936 894 704 70 858 742 20 17 16 4 800 797 60 10 50 8 116 -0.5 0 120 011.25.800 942 904 692 78 864 736 18 22 20 3 800 797 68 10 58 6 156 -0.5 0 150 012.25.800 952 904 692 78 864 736 18 22 20 3 800 797 68 10 58 8 118 -0.5 0 154 011.40.800 966.4 922 678 100 878 722 30 22 20 6 801 798 90 10 80 8 118 0.5 0.1 80 111 219 012.40.800 968 922 678 100 878 722 30 22 20 6 801 798 90 10 80 10 94 0.5 0.1 100 140 219 011.25.900 1048 1004 792 78 964 836 20 22 20 4 900 897 68 10 58 8 130 -0.5 0 170 012.25.900 1060 1004 792 78 964 836 20 22 20 4 900 897 68 10 58 10 105 -0.5 0 176 011.40.900 1062.4 1022 778 100 978 822 30 22 20 6 901 898 90 10 80 8 130 0.5 0.1 80 111 244 012.40.900 1068 1022 778 100 978 822 30 22 20 6 901 898 90 10 80 10 104 0.1 100 140 244 011.25.980 1110.4 887 63 1039 922 30 18 16 5 981 979 54 9 54 8 136 0.5 0.1 54 83 130 011.25.1000 1152 1104 892 78 1064 936 24 22 20 4 1000 997 68 10 58 8 143 -0.5 0 191 012.25.1000 1160 1104 892 78 1064 936 24 22 20 4 1000 997 68 10 58 10 115 -0.5 0 194 011.35.1000 1160 1120 876 90 1074 926 24 24 22 4 1000 996 80 10 70 8 144 -0.5 0 238 012.35.1000 1170 1120 876 90 1074 926 24 24 22 4 1000 996 80 10 70 10 116 -0.5 0 244 011.40.1000 1188 1122 878 100 1078 922 36 22 20 6 1001 998 90 10 80 10 116 0.5 0.1 100 140 294 012.40.1000 1185.6 1122 878 100 1078 922 36 22 20 6 1001 998 90 10 80 12 96 0.5 0.1 120 167 284 011.25.1120 1278 1013 79 1183 1057 30 22 20 5 1121 1119 54 9 70 10 125 0.5 0.1 88 135 191 011.35.1120 1300 1240 996 90 1194 1046 28 24 22 4 1120 1116 80 10 70 10 129 -0.5 0 286 012.35.1120 1308 1240 996 90 1194 1046 28 24 22 4 1120 1116 80 10 70 12 108 -0.5 0 289 011.40.1120 1298 1242 998 100 1198 1042 36 22 20 6 1121 1118 90 10 80 10 127 0.5 0.1 100 140 318 012.40.1120 1305.6 1242 998 100 1198 1042 36 22 20 6 1121 1118 90 10 80 12 106 0.5 0.1 120 167 318 011.30.1180 1338 1068 79 1248 1112 36 22 20 6 1181 1178 63 9 70 10 131 0.5 0.1 88 129 238 011.25.1250 1408 1143 79 1313 1187 36 22 20 6 1251 1249 54 9 70 10 138 0.5 0.1 88 135 232 011.35.1250 1430 1370 1126 90 1324 1176 32 24 22 4 1250 1246 80 10 70 10 142 -0.5 0 317 012.35.1250 1440 1370 1126 90 1324 1176 32 24 22 4 1250 1246 80 10 70 12 119 -0.5 0 324 011.40.1250 1450 1390 1108 102 1336 1164 32 26 24 4 1250 1246 90 12 80 10 144 -0.5 0 416 012.40.1250 1452 1390 1108 102 1336 1164 32 26 24 4 1250 1246 90 12 80 12 120 -0.5 0 412 011.45.1250 1449.6 1390 1110 110 1337 1163 40 26 24 5 1252 1248 100 10 90 12 118 0.5 0.1 135 188 438 012.45.1250 1453.2 1390 1110 110 1337 1163 40 26 24 5 1252 1248 100 10 90 14 101 0.5 0.1 158 219 438 011.30.1320 1497.6 1208 89 1388 1252 42 22 20 6 1321 1318 63 9 80 12 122 0.5 0.1 121 176 313 011.35.1400 1584 1520 1276 90 1474 1326 36 24 22 6 1400 1396 80 10 70 12 131 -0.5 0 354 012.35.1400 1596 1520 1276 90 1474 1326 36 24 22 6 1400 1396 80 10 70 14 113 -0.5 0 364 011.40.1400 1608 1540 1258 102 1486 1314 36 26 24 6 1400 1396 90 12 80 12 133 -0.5 0 470 012.40.1400 1610 1540 1258 102 1486 1314 36 26 24 6 1400 1396 90 12 80 14 114 -0.5 0 465 011.40.1400 1593.6 1266 94 1482 1318 36 26 24 6 1401 1398 81 9 85 12 130 0.5 0.1 128 187 424 011.45.1400 1605.6 1540 1260 110 1487 1313 40 26 24 5 1402 1398 100 10 90 12 131 0.5 0.1 135 188 501 012.45.1400 1607.2 1540 1260 110 1487 1313 40 26 24 5 1402 1398 100 10 90 14 112 0.5 0.1 158 219 501 011.30.1500 1677.6 1388 89 1568 1432 48 22 20 6 1501 1498 63 9 80 12 137 0.5 0.1 121 176 355 011.40.1600 1803.2 1466 94 1682 1518 40 26 24 8 1601 1598 81 9 85 14 126 0.5 0.1 149 218 503 011.40.1600 1812 1740 1458 102 1686 1514 40 26 24 5 1600 1596 90 12 80 12 150 -0.5 0 554 012.40.1600 1820 1740 1458 102 1686 1514 40 26 24 5 1600 1596 90 12 80 14 129 -0.5 0 561 011.45.1600 1817.2 1740 1460 110 1687 1513 45 26 24 5 1602 1598 100 10 90 14 127 0.5 0.1 158 219 584 012.45.1600 1820.8 1740 1460 110 1687 1513 45 26 24 5 1602 1598 100 10 90 16 111 0.5 0.1 181 250 584 011.50.1600 1824 1762 1434 124 1704 1496 40 30 27 5 1600 1595 112 12 100 12 151 -0.5 0 750 012.50.1600 1834 1762 1434 124 1704 1496 40 30 27 5 1600 1595 112 12 100 14 130 -0.5 0 763 011.40.1800 1999.2 1666 94 1882 1718 44 26 24 11 1801 1798 81 9 85 14 140 0.5 0.1 149 218 558 011.40.1800 2016 1940 1658 102 1886 1714 44 26 24 4 1800 1796 90 12 80 14 143 -0.5 0 612 012.40.1800 2032 1940 1658 102 1886 1714 44 26 24 4 1800 1796 90 12 80 16 126 -0.5 0 637 011.45.1800 2013.2 1940 1660 110 1887 1713 45 26 24 5 1802 1798 100 10 90 14 141 0.5 0.1 158 219 652 012.45.1800 2012.8 1940 1660 110 1887 1713 45 26 24 5 1802 1798 100 10 90 16 123 0.5 0.1 181 250 639 011.50.1800 2044 1964 1634 124 1904 1696 44 30 27 4 1800 1795 112 12 100 14 145 -0.5 0 887 012.50.1800 2048 1964 1634 124 1904 1696 44 30 27 4 1800 1795 112 12 100 16 127 -0.5 0 885 011.50.1900 2139.2 2139.2 1729 109 2005 1795 36 33 30 9 1902 1898 99 9 100 14 150 0.5 0.1 257 861 011.60.2000 2268.8 2178 1825 144 2110 1891 48 33 30 8 2002 1998 132 12 120 16 139 0.5 0.1 241 333 1202 012.60.2000 2264.4 2178 1825 144 2110 1891 48 33 30 8 2002 1998 132 12 120 18 123 0.5 0.1 271 375 1169 011.50.2130 2380.8 2380.8 1959 109 2235 2025 48 33 30 8 2132 2128 99 9 100 16 146 0.5 0.1 294 978 011.60.2240 2492.8 2418 2065 144 2350 2131 48 33 30 8 2242 2238 132 12 120 16 153 0.5 0.1 241 333 1294 012.60.2240 2498.4 2418 2065 144 2350 2131 48 33 30 8 2242 2238 132 12 120 18 136 0.5 0.1 271 375 1294 011.50.2355 2604.8 2604.8 2184 109 2460 2250 54 33 30 9 2357 2353 99 9 100 16 160 0.5 0.1 294 1075 011.60.2500 2768.4 2678 2325 144 2610 2391 56 33 30 8 2502 2498 132 12 120 18 151 0.5 0.1 271 375 1509 012.60.2500 2776 2678 2325 144 2610 2391 56 33 30 8 2502 2498 132 12 20 136 0.5 0.1 301 418 1509 011.50.2645 2892.8 2892.8 2474 109 2750 2540 60 33 30 12 2647 2643 99 9 100 16 178 0.5 0.1 294 1199 011.60.2800 3074.4 2978 2625 144 2910 2691 56 33 30 8 2802 2798 132 12 120 18 168 0.5 0.1 271 375 1696 012.60.2800 3076 2978 2625 144 2910 2691 56 33 30 8 2802 2798 132 12 120 20 151 0.5 0.1 301 418 1696 011.75.3150 3476 3376 2922 174 3286 3014 56 45 42 8 3152 3147 162 12 150 20 171 0.5 0.1 377 522 2873 012.75.3150 3471.6 3376 2922 174 3286 3014 56 45 42 8 3152 3147 162 12 150 22 155 0.5 0.1 415 574 2873

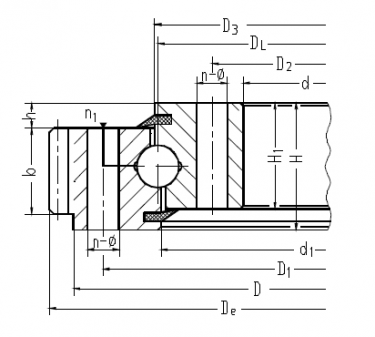

型號 外形尺寸 安裝尺寸 結構尺寸 齒輪參數 齒輪圓周力 N.W DL kg mm De D d H D1 D2 n φ M n1 D3 d1 H1 h b m z x k 正火 調質 mm mm mm mm mm mm mm mm mm mm mm mm mm mm kN kN 013.20.400 300 475 55 448 352 16 13.5 12 2 401 339 46 9 46 5 61 0.5 0 29 44 35 013.20.450 345 531 55 500 400 16 15.5 14 2 451 449 46 9 46 5 70 0.5 0 29 44 40 013.30.500 367 602 398 80 566 434 20 18 16 4 501 498 70 10 60 5 74 0.5 0.2 37 52 90 014.30.500 368.4 602 398 80 566 434 20 18 16 4 501 498 70 10 60 6 62 0.5 0.2 45 62 90 013.20.560 450 641 55 610 510 20 15.5 14 4 561 559 46 9 46 6 76 0.5 0 35 53 54 013.30.560 427 662 458 80 626 494 20 18 16 4 561 558 70 10 60 5 86 0.5 0.2 37 52 102 014.30.560 428.4 662 458 80 626 494 20 18 16 4 561 558 70 10 60 6 72 0.5 0.2 45 62 102 013.30.630 494.4 732 528 80 696 564 24 18 16 4 631 628 70 10 60 6 83 0.5 0.2 45 62 116 014.30.630 491.2 732 528 80 696 564 24 18 16 4 631 628 70 10 60 8 62 0.5 0.2 60 83 116 013.20.710 594 797 55 762 658 24 18 16 4 711 709 46 9 46 6 100 0.5 0 35 53 71 013.30.710 572.4 812 608 80 776 644 24 18 16 4 711 708 70 10 60 6 96 0.5 0.2 45 62 132 014.30.710 571.2 812 608 80 776 644 24 18 16 4 711 708 70 10 60 8 72 0.5 0.2 60 83 132 013.40.800 635.2 922 678 100 878 722 30 22 20 6 801 798 90 10 80 8 80 0.5 0.2 80 111 224 014.40.800 634 922 678 100 878 722 30 22 20 6 801 798 90 10 80 10 64 0.5 0.2 100 140 224 013.25.886 752 980 63 944 827 36 18 16 4 887 885 54 9 54 8 95 0.5 0 54 83 117 013.40.900 739.2 1022 778 100 978 822 30 22 20 6 901 898 90 10 80 8 93 0.5 0.2 80 111 252 014.40.900 734 1022 778 100 978 822 30 22 20 6 901 898 90 10 80 10 74 0.5 0.2 100 140 252 013.40.1000 824 1122 878 100 1078 922 36 22 20 6 1001 998 90 10 80 10 83 0.5 0.2 100 140 292 014.40.1000 820.8 1122 878 100 1078 922 36 22 20 6 1001 998 90 10 80 12 69 0.5 0.2 120 167 292 013.25.1077 930 1169 63 1134 1017 36 18 16 6 1078 1076 54 9 54 10 94 0.5 0 68 104 147 013.30.1120 960 1232 79 1188 1052 36 22 20 6 1121 1118 63 9 70 10 97 0.5 0 88 135 216 013.40.1120 944 1242 998 100 1198 1042 36 22 20 6 1121 1118 90 10 80 10 95 0.5 0.2 100 140 333 014.40.1120 940.8 1242 998 100 1198 1042 36 22 20 6 1121 1118 90 10 80 12 79 0.5 0.2 120 167 333 013.30.1250 1090 1362 79 1318 1182 40 22 20 8 1251 1248 63 9 70 10 110 0.5 0 88 135 243 013.45.1250 1048.8 1390 1110 110 1337 1163 40 26 24 5 1252 1248 100 10 90 12 88 0.5 0.2 135 188 467 014.45.1250 1041.6 1390 1110 110 1337 1163 40 26 24 5 1252 1248 100 10 90 14 75 0.5 0.2 158 219 467 013.30.1400 1224 1512 89 1468 1332 44 22 20 11 1401 1398 63 9 80 12 103 0.5 0 121 176 311 013.45.1400 1192.8 1540 1260 110 1487 1313 40 26 24 5 1402 1398 100 10 90 12 100 0.5 0.2 135 188 529 014.45.1400 1195.6 1540 1260 110 1487 1313 40 26 24 5 1402 1398 100 10 90 14 86 0.5 0.2 158 219 529 013.40.1500 1308 1634 94 1582 1418 40 26 24 8 1501 1498 81 9 85 12 110 0.5 0 128 187 431 013.30.1600 1428 1712 89 1668 1532 48 22 20 8 1601 1598 63 9 80 12 120 0.5 0 121 176 351 013.45.1600 1391.6 1740 1460 110 1687 1513 45 26 24 5 1602 1598 100 10 90 14 100 0.5 0.2 158 219 607 014.45.1600 1382.4 1740 1460 110 1687 1513 45 26 24 5 1602 1598 100 10 90 16 87 0.5 0.2 181 250 620 013.40.1700 1498 1834 94 1782 1618 44 26 24 11 1701 1698 81 9 85 14 108 0.5 0 149 218 499 013.45.1800 1573.6 1940 1660 110 1887 1713 45 26 24 5 1802 1798 100 10 90 14 113 0.5 0.2 158 219 721 014.45.1800 1574.4 1940 1660 110 1887 1713 45 26 24 5 1802 1798 100 10 90 16 99 0.5 0.2 181 250 721 013.50.1800 1554 1971 109 1905 1695 36 33 30 9 1802 1798 99 9 100 14 112 0.5 0 257 800 013.50.2000 1764 2171 109 2105 1895 40 33 30 8 2002 1998 99 9 100 14 127 0.5 0 257 868 013.60.2000 1734.4 2178 1825 144 2110 1891 48 33 30 8 2002 1998 132 12 120 16 109 0.5 0.2 241 333 1265 014.60.2000 1735.2 2178 1825 144 2110 1891 48 33 30 8 2002 1998 132 12 120 18 97 0.5 0.2 271 375 1265 013.50.2240 1984 2411 109 2345 2135 48 33 30 8 2242 2238 99 9 100 16 125 0.5 0 294 1009 013.60.2240 1990.4 2418 2065 144 2350 2131 48 33 30 8 2242 2238 132 12 120 16 125 0.5 0.2 241 333 1393 014.60.2240 1987.2 2418 2065 144 2350 2131 48 33 30 8 2242 2238 132 12 120 18 111 0.5 0.2 271 375 1393 013.50.2490 2240 2661 109 2595 2385 54 33 30 9 2492 2488 99 9 100 16 141 0.5 0 294 1106 013.60.2500 2239.2 2678 2325 144 2610 2391 56 33 30 8 2502 2498 132 12 120 18 125 0.5 0.2 271 375 1580 014.60.2500 2228 2678 2325 144 2610 2391 56 33 30 8 2502 2498 132 12 120 20 112 0.5 0.2 301 418 1580 013.50.2800 2544 2971 109 2905 2652 60 33 30 12 2802 2798 99 9 100 16 160 0.5 0 294 1265 013.60.2800 2527.2 2978 2625 144 2910 2691 56 33 30 8 2802 2798 132 12 120 18 141 0.5 0.2 271 375 1800 014.60.2800 2528 2978 2625 144 2910 2691 56 33 30 8 2802 2798 132 12 120 20 127 0.5 0.2 301 418 1800 013.75.3150 2828 3376 2922 174 3286 3014 56 45 42 8 3152 3147 162 12 150 20 142 0.5 0.2 377 522 2840 014.75.3150 2824.8 3376 2922 174 3286 3014 56 45 42 8 3152 3147 162 12 150 22 129 0.5 0.2 415 574 2840
產品描述
回轉支承是新型機械零部件，他有內外圈、滾動體等構成，回轉支承是一種能夠承受綜合載荷的大型軸承，可以同時承受較大的軸向、徑向負荷和傾覆力矩。回轉支承又叫轉盤軸承，有些人也稱其為：旋轉支撐、回旋支承?；剞D支承在現實工業中應用廣泛，被人們稱為：“機械的關節”，是兩物體之間需作相對回轉運動，又需同時承受軸向力、徑向力、傾翻力矩的機械所必需的重要傳動部件。隨著機械行業的迅速發展，回轉支承在船舶設備、工程機械、輕工機械、冶金機械、醫療機械、工業機械等行業得到了廣泛的應用。
源頭廠家、型號齊全、經久耐用、售后無憂、廠家直銷、質保一年、可開發票、運轉平穩、性能穩定、源頭廠家、大量現貨、工藝精細、承載力強、性能穩定、質量過硬、支持定制、堅固耐用、精度高、壽命長、經久耐用。。。
